立坑の掘削影響（３次元ＦＥＭ）

立坑掘削時の近接構造物、周辺地盤への影響をFEM解析します。
解析プログラム　STRATT
プリポスト　FEMAP

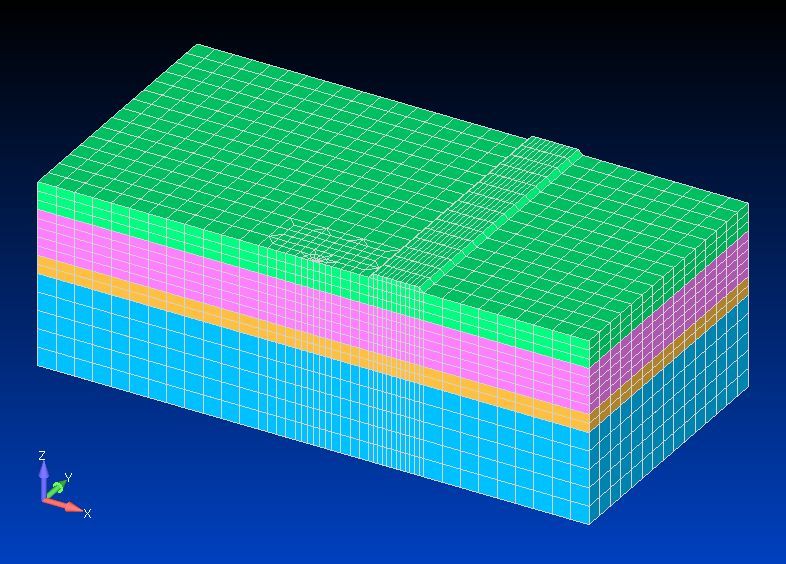

FEM(有限要素法)メッシュ

お客様よりご提供いただいたＣＡＤデータから迅速にFEMメッシュを作成します

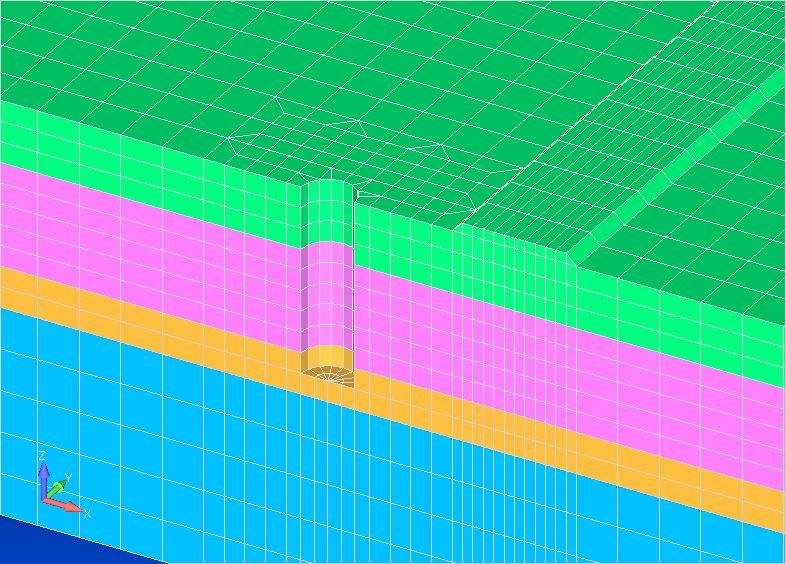

掘削部ズームアップ

施工ステップ毎のモデルを表示します

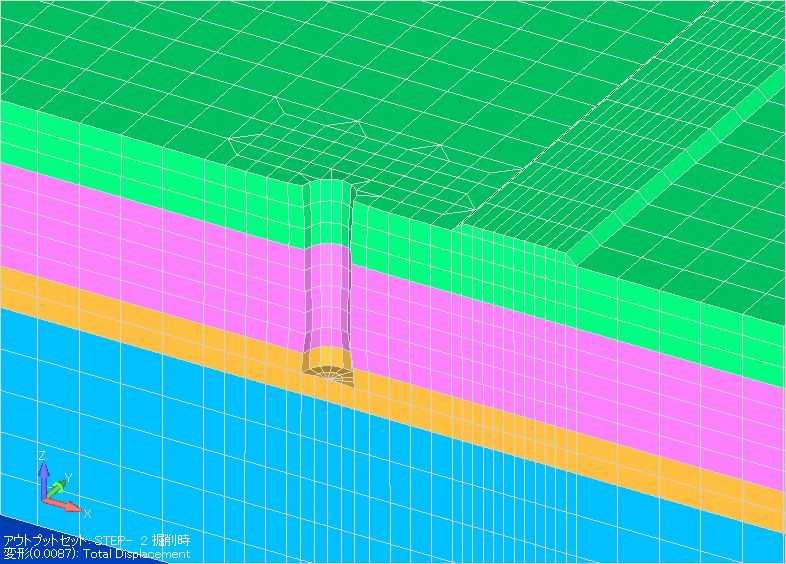

３次元有限要素法による立坑掘削時変形図

掘削時の変形具合を解析します

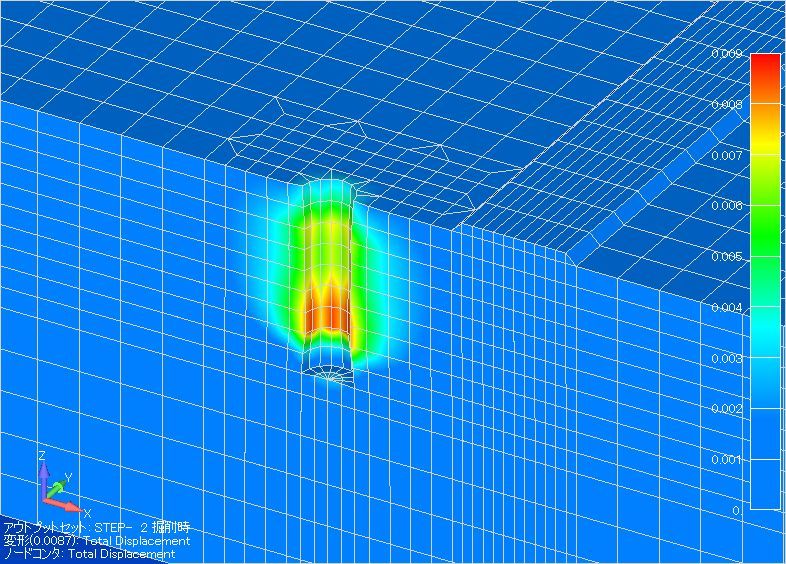

３次元有限要素法による立坑掘削時の変位コンター図

掘削した際の周辺地盤の変位、応力等をコンター図で明示的に確認しています
