地中構造物への開削の影響
（２次元ＦＥＭ）

開削時の近接構造物、周辺地盤への影響をFEM解析します。
解析プログラム　STRATT
プリポスト　FEMAP

初期状態

初期の応力状態を求めるための全体のモデルです

鋼矢板と余掘り

鋼矢板を打設し、１次掘削として余掘りを行います。

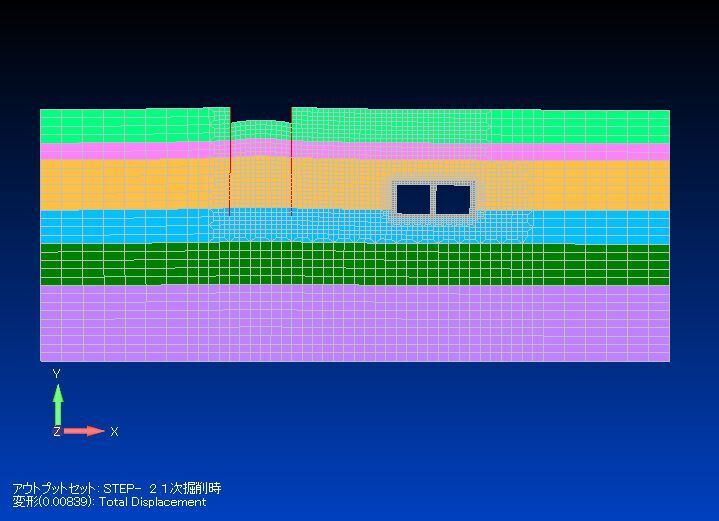

１段目切梁と２次掘削

１段目の切梁を設置し、２次掘削を行います

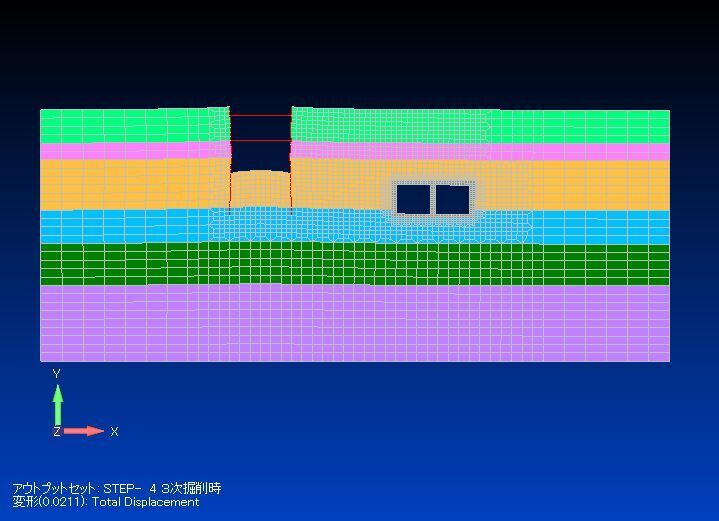

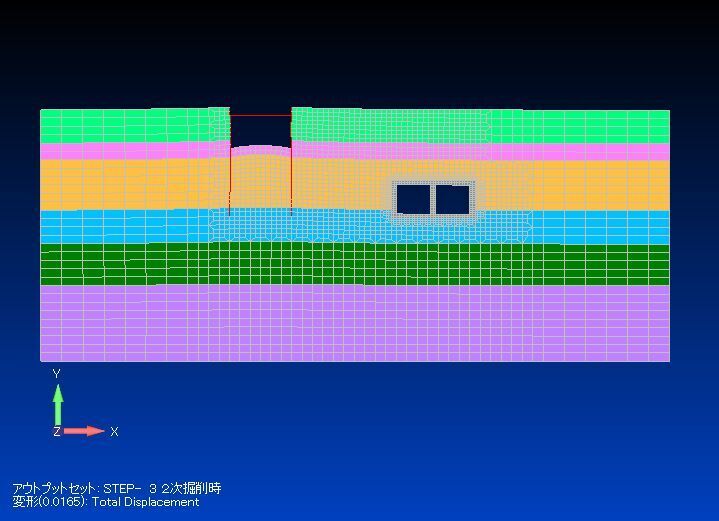

２段目切梁と２次掘削

２段目の切梁を設置し、２次掘削を行います

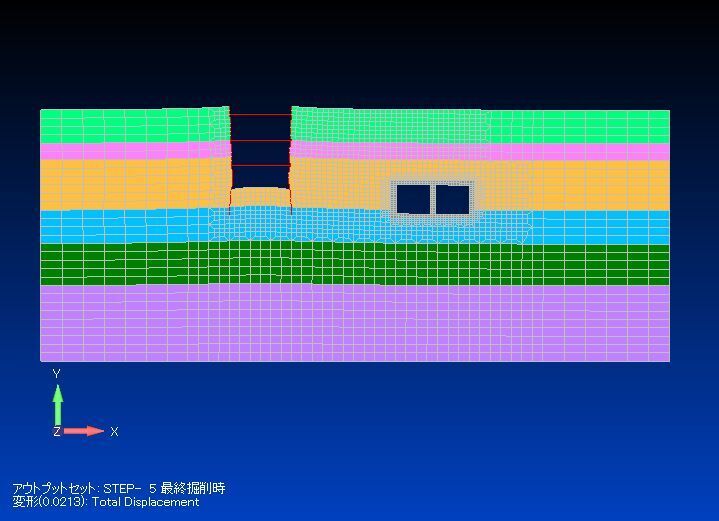

３段目切梁と最終掘削

３段目切梁を設置し、最終掘削を行います

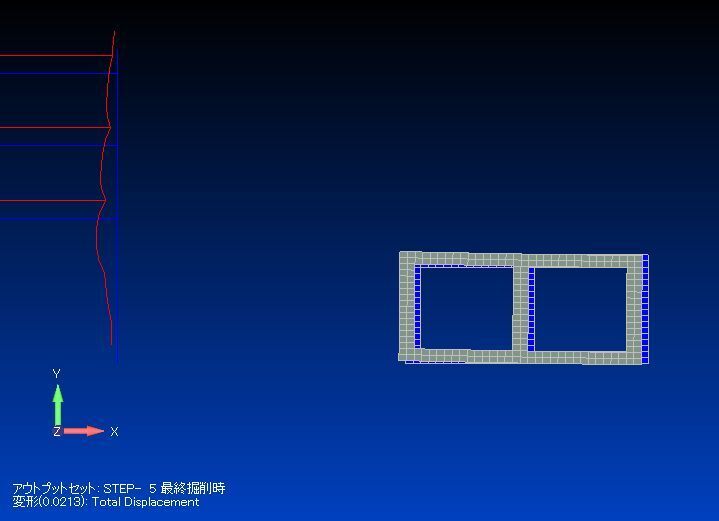

近接ボックスの変形図

近接するボックスの変形状態を算出
